Máquina de soldadura por puntos MFDC de 100 KVA a 320 KVA-Yongkang Jiaxiao Welding Automation Equipment Co., Ltd.

	TBZ-320

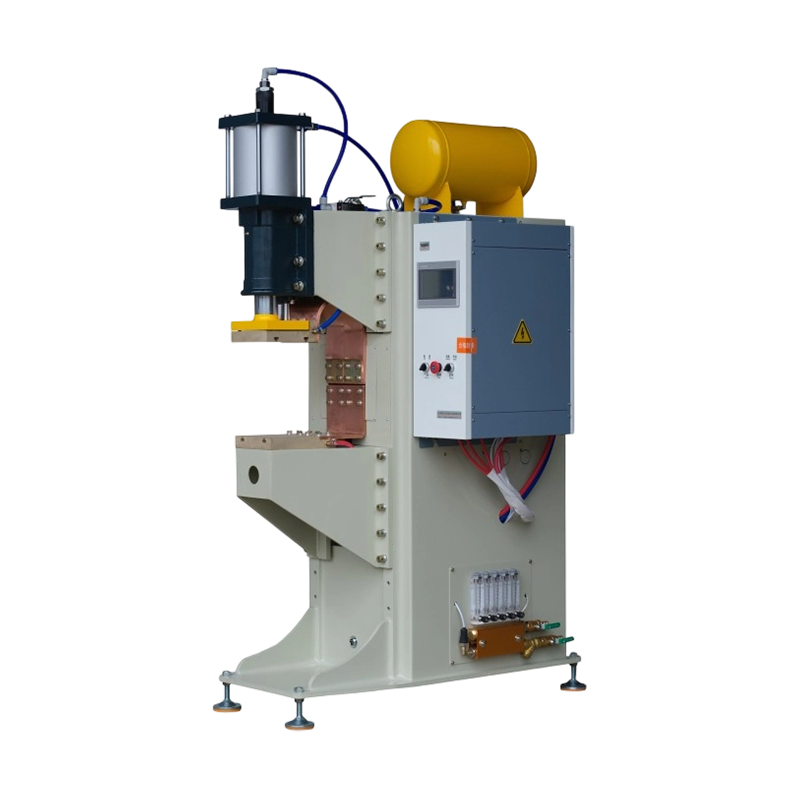

	TBZ-260

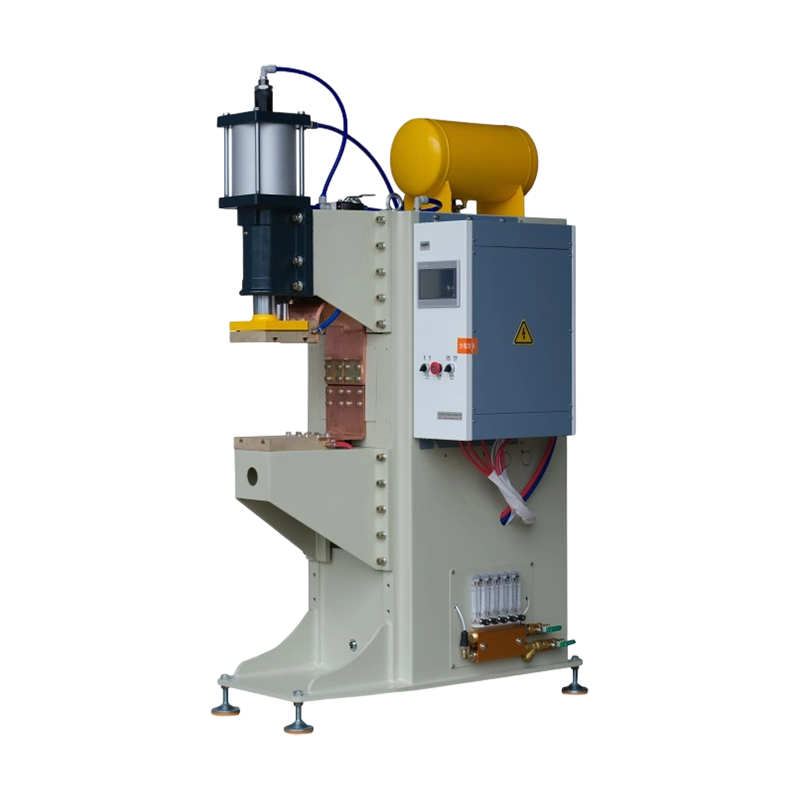

	DTBZ-260D

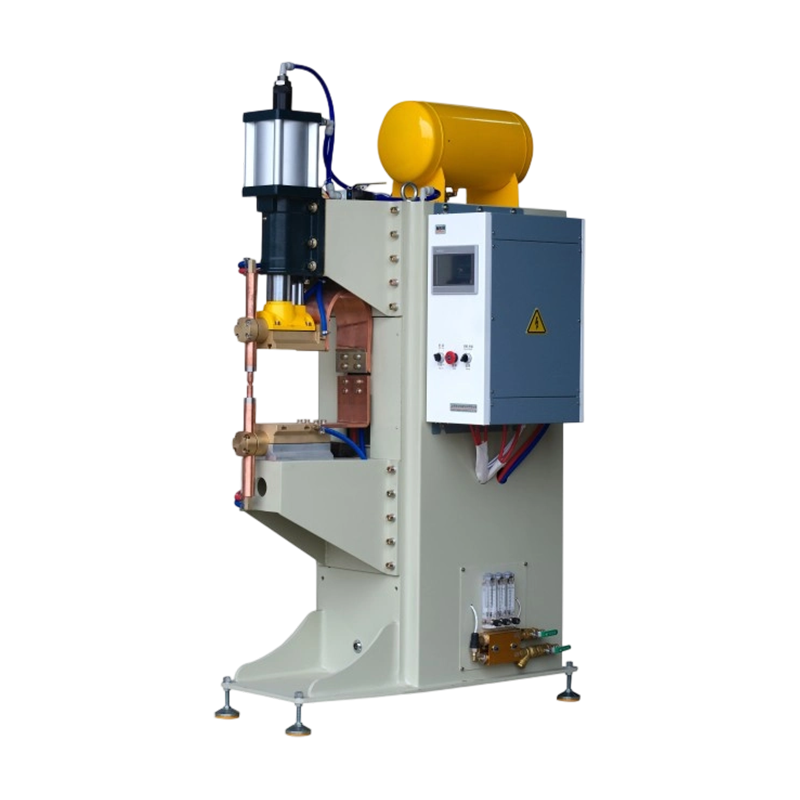

	DTBZ-180D

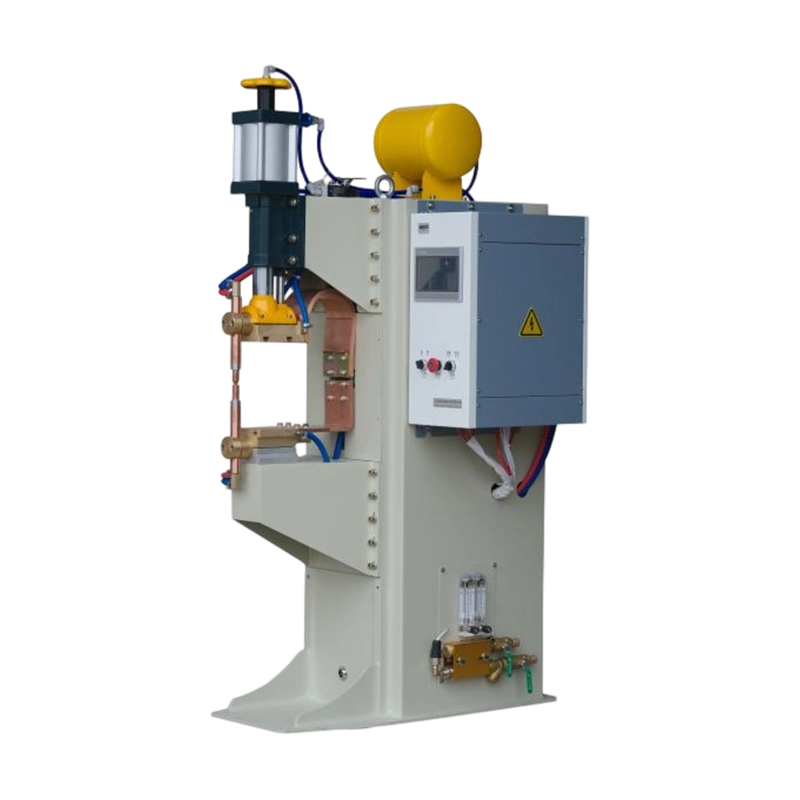

	DTBZ-130D
	DTBZ-180D

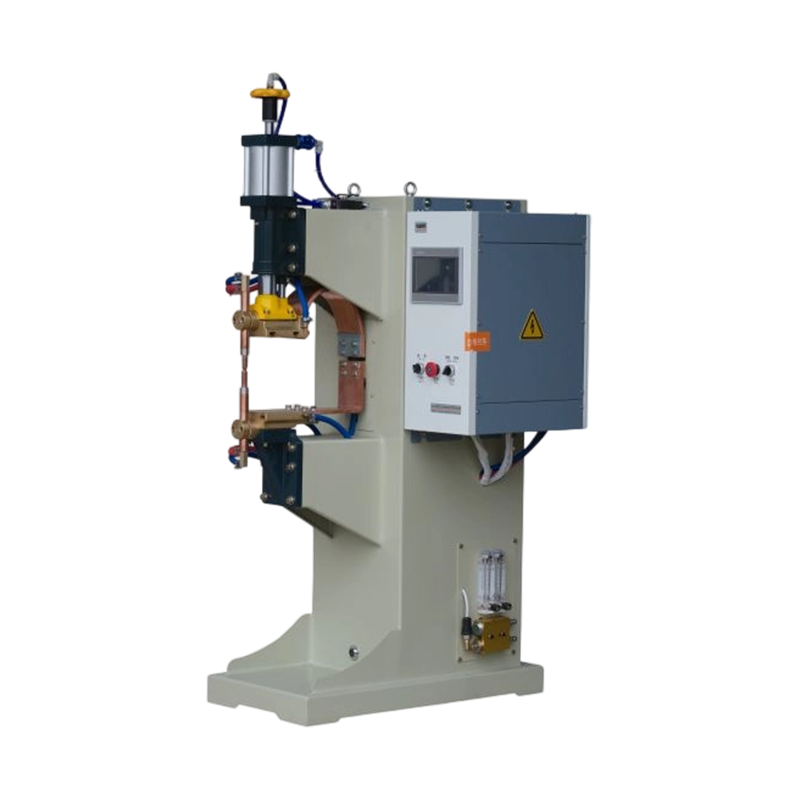

	DTBZ-100
	DTBZ-130D

Fila de malla metálica con puntos neumáticos Soldadura Soldadura Máquina

Detalles del producto:

Parámetros	TBZ-320	TBZ-260	DTBZ-260D	DTBZ-180D	DTBZ-130D	DTBZ-180	DTBZ-100	DTBZ-130
Capacidad nominal	320KVA	260KVA	260KVA	180KVA	130KVA	180KVA	100KVA	130KVA
Entrada de voltaje	Trifásico de 380 V/50 Hz	Trifásico de 380 V/50 Hz	Trifásico de 380 V/50 Hz	Trifásico de 380 V/50 Hz	Trifásico de 380 V/50 Hz	Trifásico de 380 V/50 Hz	Trifásico de 380 V/50 Hz	Trifásico de 380 V/50 Hz
Ciclo de trabajo	20%	20%	20%	20%	20%	20%	20%	20%
Corriente máxima de cortocircuito	75KA	60KA	60KA	45KA	38KA	45KA	28KA	38KA
Entrada de cable	35 mm²	35 mm²	35 mm²	25 mm²	16 mm²	25 mm²	10 mm²	16 mm²
Tensión secundaria	9,26 V	9,62 V	9,62 V	9,26 V	8,33 V	9,26 V	7,35 V	8,33 V
Capacidad de soldadura	8 mm + 8 mm	6 mm + 6 mm	6 mm + 6 mm	4 mm + 4 mm	3 mm + 3 mm	4 mm + 4 mm	2 mm + 2 mm	3 mm + 3 mm
Flujo de enfriamiento de agua	40L/min	30L/min	30L/min	25L/min	20L/min	25L/min	15L/min	20L/min
Tamaño del cilindro	φ200	φ200	φ200	φ160	φ125	φ160	φ100	φ125
Carrera del cilindro	Carrera 150 mm, 50 mm ajustable	Carrera 150 mm, 50 mm ajustable	Carrera 150 mm, 50 mm ajustable	Carrera 120 mm, 50 mm ajustable	Carrera 100 mm, 50 mm ajustable	Carrera 120 mm, 50 mm ajustable	Carrera 80 mm, 50 mm ajustable	Carrera 100 mm, 50 mm ajustable
Presión del cilindro	16000N	16000N	16000N	10000N	6100N	10000N	3900N	6100N
Tamaño de la plataforma de proyección	200x200 mm, 240x240 mm seleccionables	200x200 mm, 240x240 mm seleccionables	150×170 mm	150×170 mm	120×130 mm	150×170 mm	110×130 mm	120×130 mm
Diámetro de la barra de cobre	NO	NO	φ79mm	φ79mm	φ64mm	φ79mm	φ54mm	φ64mm
Diámetro del soporte	NO	NO	φ38mm	φ38mm	φ30mm	φ38mm	φ25mm	φ30mm
Diámetro de la punta	NO	NO	φ20mm	φ20mm	φ20mm	φ20mm	φ16mm	φ20mm
Espacio interior de la plataforma de proyección	300/385/470 mm seleccionable	300/385/470 mm seleccionable	215/300/385 mm seleccionable	225/300/375 mm seleccionable	235/300/365 mm seleccionable	280 mm		250 mm
Longitud del brazo	Seleccionable 380/600 mm	Seleccionable 380/600 mm	Seleccionable 420/650 mm	Seleccionable 420/650 mm	Seleccionable 380/580 mm	Seleccionable 420/650 mm	Seleccionable 380/580/780 mm	Seleccionable 380/580/780 mm
Fuente de aire	Aire comprimido seco de 0,5-0,8 Mpa	Aire comprimido seco de 0,5-0,8 Mpa	Aire comprimido seco de 0,5-0,8 Mpa	Aire comprimido seco de 0,5-0,8 Mpa	Aire comprimido seco de 0,5-0,8 Mpa	Aire comprimido seco de 0,5-0,8 Mpa	Aire comprimido seco de 0,5-0,8 Mpa	Aire comprimido seco de 0,5-0,8 Mpa
Proyección de presión de agua	SÍ	SÍ	SÍ	SÍ	SÍ	SÍ	SÍ	SÍ
Proyección del flujo de agua	SÍ	SÍ	SÍ	SÍ	SÍ	NO	NO	SÍ
Interruptor de aire	SÍ	SÍ	SÍ	SÍ	SÍ	NO	NO	NO
Peso	750 kg	700 kg	700 kg	580 kg	370 kg	460 kg	200 kg	370 kg
Tamaño del contorno	1300 mm x 850 mm x 2200 mm	1300 mm x 850 mm x 2200 mm	1300 mm×850 mm×2200 mm	1280 mm×820 mm×2080 mm	1080 mm×750 mm×1950 mm	1150 mm×800 mm×2000 mm	950 mm×680 mm×1750 mm	1080 mm×750 mm×1950 mm

Detalles del producto:

La máquina de soldadura por puntos y proyección con inversor de frecuencia media es un equipo de soldadura por resistencia de CC de alta eficiencia basado en tecnología de inversor de frecuencia media (normalmente alrededor de 1000 Hz). Convierte la energía CA en salida CC de alta frecuencia, logrando un flujo de corriente suave, un control preciso y una alta eficiencia de soldadura. En comparación con los soldadores de CA tradicionales, los soldadores de frecuencia media ofrecen una mayor eficiencia térmica, una calidad de soldadura más estable y un menor consumo de energía, lo que los convierte en el equipo principal para la producción moderna de soldadura de metales.

Estos modelos cubren una amplia gama de requisitos de potencia, desde potencia media a baja hasta gran potencia, atendiendo a diversos escenarios de soldadura.
Son adecuados para la soldadura por puntos y por proyección de diversos materiales metálicos como acero, acero galvanizado, acero inoxidable, aluminio y cobre. Las aplicaciones comunes incluyen la fabricación de automóviles, componentes de hardware, equipos de nueva energía, hardware eléctrico, carcasas metálicas y más.
